Η Samsung κερδίζει την TSMC; Η ανάπτυξη για τσιπ 3nm βρίσκεται σε εξέλιξη
Μια πιο ενεργειακά αποδοτική παραγωγή οδηγεί πρώτα απ 'όλα σε εξοικονόμηση μπαταρίας (αλλά όχι μόνο) για τους τελικούς χρήστες. Εταιρείες του κλάδου όπως π.χ TSMC έχουν ήδη αρχίσει να σκέφτονται την παραγωγή προβλήματα οτιδήποτε. Samsung ξεκίνησε επίσης η παραγωγή όπως αποκάλυψε η ίδια η εταιρεία χθες μέσω α επίσημη δήλωση. Ο κορεατικός γίγαντας λοιπόν έχει ρίξει το γάντι στην άλλη μάρκα. Ποιος θα φτάσει πρώτος;
Η Samsung έχει ξεκινήσει την παραγωγή των τσιπ διαφόρων τύπων με λιθογραφική διαδικασία 3 nm. Τι σημαίνει και πότε θα κυκλοφορήσουν οι πρώτες συσκευές;

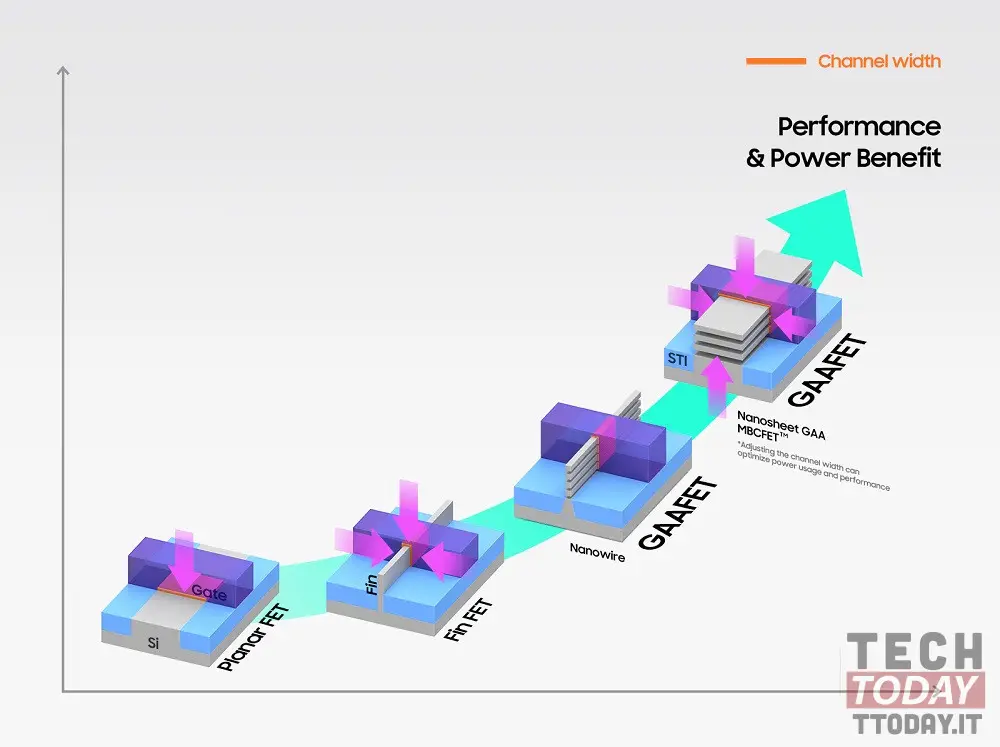

Σύμφωνα με τη Samsung, παρά τη μείωση κατά 16% στην περιοχή των chip επόμενης γενιάς σε σύγκριση με τις λύσεις 5nm, η απόδοση των τσιπ 3nm θα αυξηθεί κατά 23% και την ενεργειακή απόδοση των 45%. Κατά τη δημιουργία τέτοιων μικροκυκλωμάτων, θα χρησιμοποιηθεί η αρχιτεκτονική του τρανζίστορ Gate all round (GAA), η οποία έλαβε την εμπορική ονομασία Multi-Bridge-Channel FET (MBCFET). Συνδυάστε ευρύτερα κανάλια πύλης για να επιτρέψετε τη διέλευση του ηλεκτρισμού μειώνοντας τα επίπεδα τάσης από το FinFET.
Διαβάστε επίσης: Η TSMC ανακοινώνει τους πραγματικούς υπαίτιους της κρίσης των chip
Η Samsung ισχυρίζεται ότι ο κόμβος διαδικασίας 3nm προσφέρει α ευέλικτο σχέδιο που του επιτρέπει να προσαρμόζει το πλάτος του καναλιού σύμφωνα με τις ανάγκες των πελατών. Επιπλέον, η ανάπτυξη του δεύτερης γενιάς τσιπ στην ίδια διαδικασία τεχνικός με βελτιωμένη κατανάλωση ενέργειας (50%), απόδοση (30%) και επιφάνεια (35%) βελτιωμένη.
Η Samsung δεν έχει ακόμη επιβεβαιώσει ποιοι θα είναι οι πελάτες για την πρώτη παρτίδα επεξεργαστών 3nm. Σύμφωνα με φήμες, μόλις εγκατασταθεί η μαζική παραγωγή, Qualcomm θα μπορούσε να παραγγείλει μια μεγάλη παρτίδα για την κατασκευή φορητών πλατφορμών Επόμενης γενιάς Snapdragon. Υπενθυμίζουμε σχετικά ότι η Samsung ανακοίνωσε τον περασμένο μήνα ότι σχεδιάζει να δαπανήσει 355 δισεκατομμύρια δολάρια τα επόμενα πέντε χρόνια για να αναπτύξει την επιχείρηση ημιαγωγών της.
